Technik Newsletter 5/2021
Der Moskito PDF-Export
Aus Anlass der neuen Moskito-Version wollen wir heute auf den überarbeiteten PDF-Export aufmerksam machen. Sie werden diesen in der Oberfläche nicht sehen, es handelt sich um ein Zusatzmodul. Wenn Sie dieses Modul nutzen wollen, fragen Sie bitte bei uns an und wir machen Ihnen ein Angebot.
Die Änderungen, die wir hier nicht aufführen, können Sie wie immer dem Changelog unter https://www.moskito-gis.de/index.php/de/updateinfo-6-40.html entnehmen.
PDF Druck
Wir haben noch einmal am PDF-Export gearbeitet. Und an Hand der Änderungen stellen wir Ihnen das Modul jetzt richtig vor.

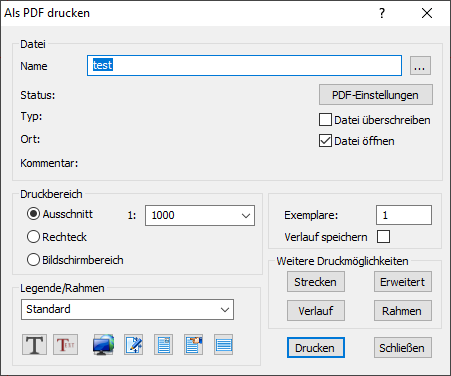

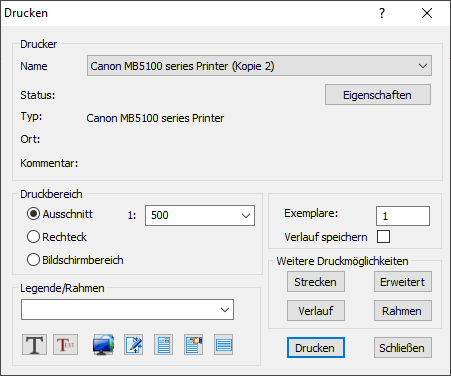

Oben sind die beiden Dialoge für den PDF-Export und das Drucken zu sehen. Wie Sie sehen, sind beide fast identisch. Das ist bewusst so gemacht, denn es gibt ja nicht viele Unterschiede. Mit beide können Sie einen Ausschnitt, ein Rechteck mit 2 oder 3 Punkten festgelegt oder die Größe des aktuellen Bildschirmbereichs drucken. Ebenso können Sie mit beiden eine Legende um den Druck legen und den Darstellungsmaßstab vorwählen.
Und wo sind jetzt die Unterschiede?
Während Sie beim Drucken einen Drucker auswählen, geben Sie beim PDF-Export einen Dateinamen an. Der Pfad ist optional. Ohne diesen sucht Moskito für den Plot ein Verzeichnis das schreibbar ist.
Die Dateien werden im Normalfall nicht überschrieben und es werden auch keine BAK-Datei angelegt. Statt dessen wird der neue Dateiname mit einer fortlaufenden Nummer versehen. Sie können sich die PDF-Datei auch gleich mit Ihrem PDF-Betrachter öffnen lassen. Mit dieser Änderung ist das Suchen einer Datei auch einfacher.
Einstellungen gibt es für beide Ausgaben. Beim Druck öffnet sich der Dialog für den ausgewählten Drucker.

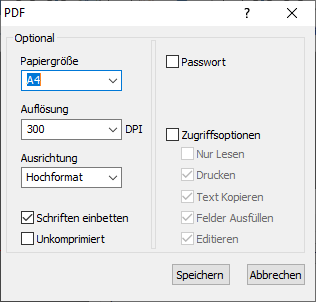

Bei PDF kommt ein moskitoeigener Dialog.
Papiergröße und Ausrichtung sind selbsterklärend. Die Auflösung gibt an, wie die Rasterdaten (z.B. Luftbilder) im PDF aussehen. Eine hohe Auflösung kann zu großen Dateien führen.
Mit dem Schalter Unkomprimiert erstellen Sie Dateien, die von Experten im Editor gelesen werden können. Und über das Passwort schützen Sie die Daten.
Geändert haben wir übrigens 3 Dinge:
- Die Kompression in PDF ist jetzt aktiviert.
- Der interne PDF-Export ist jetzt auch in der 64-Bit Version von Moskito verfügbar.
- Sie können die Auflösung der exportierten PDF-Dateien jetzt geringer einstellen und damit die Dateigrößen stark reduzieren. Die Auflösung der Grafik ist jetzt unabhängig von diesem DPI-Wert immer auf dem Maximum.
Weitere Änderungen
- Ein Deadlock bei der Ausgabe von Detailfenstern wurde beseitigt.
- Der WMS-Dialog zeigt die Systeme (CRS) nur noch einmal an.
- Strom: Die Einfärbung lieferte nicht immer die richtigen Werte des Schaltzustands im Kontextmenü.
