GIS-Datenmodelle ändern für Anwender

28-01-2021 12:00

Sie haben neue Daten für Ihren Bestand erhalten. Nun wollen Sie diese in Moskito erfassen. Ein Blick in Ihre Datenmodelle zeigt Ihnen allerdings, dass einige der neuen Objekte in keinem der Modelle zu finden sind.
Das ist ärgerlich. Nun müssen Sie die Objekte mit ihren Eigenschaften zusammenstellen und dann an die Entwickler des Modells schicken. Mit etwas Glück können Sie dann in ein paar Tagen mit der Erfassung beginnen.

Naja...das war einmal. Wenn Sie sich die Wartezeit sparen wollen können Sie nun die Objekte selbst im Datenmodell eintragen. Wie? Das zeigen wir Ihnen hier.

Modell ändern

Bevor Sie damit beginnen können das Modell zu erweitern, benötigen Sie Administratorrechte. Zudem müssen Sie in den Einstellungen den Entwicklermodus zum Bearbeiten von Modellen aktivieren. Ein neuer, leerer Plan ist für die weitere Arbeit ebenfalls notwendig.

Sind diese Vorbereitungen abgeschlossen gehen Sie zu dem Dialog für die Datenmodelle - im Menü Verwalten - Tabellen - Datenmodelle...

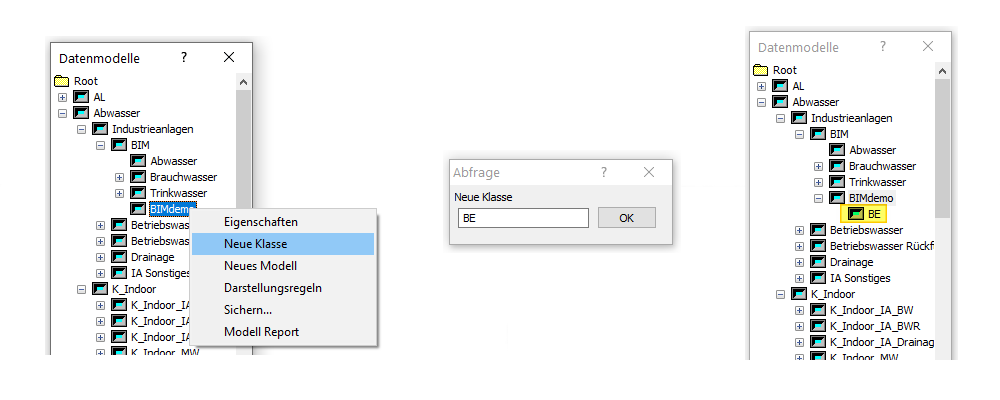

Hier suchen Sie nun das Modell, welches Sie erweitern wollen. Dort klicken Sie dann die Stelle an, an welcher das neue Objekt eingefügt werden soll. Mit der rechten Maustaste erhalten Sie ein Kontextmenü mit den Optionen zur Erweiterung. Im Kontextmenu wählen Sie neue Klasse und können der Klasse im folgenden Dialog einen Namen geben. Und schon haben Sie ein neues Objekt angelegt.

Jetzt können Sie das Objekt mit Leben füllen, also Attribute und graphische Elemente hinzufügen. Hierzu erzeugen Sie im Plan eins Ihrer neuen Objekte. Mehr als einen leeren Eigenschaftendialog werden Sie hier aber noch nicht sehen, das lässt sich aber schnell ändern.

Beginnen Sie nun mit dem ersten Attribut. Dafür geben Sie zuerst den Kurznamen und dann den Langnamen des Attributes ein. Diese Reihenfolge ist wichtig! Anschließend können Sie die Eigenschaften des Attributes festlegen. Hierzu gehören z.B. ob es sich um ein Pflichtattribut handelt oder ob das Attribut über eine Referenztabelle belegt werden soll. Zudem können Sie dem Attribut auch noch eine Beschreibung geben.
Ist dies erledigt, wiederholen Sie diese Schritte bis alle benötigten Attribute angelegt sind.

Haben Sie alle Attribute angelegt, können Sie mit den graphischen Elementen fortfahren.

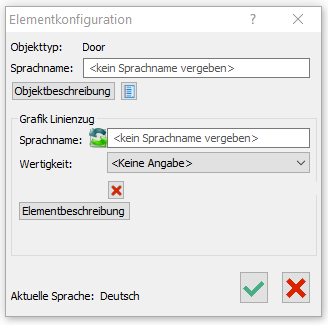

Dafür wechseln Sie im Eigenschaftendialog auf den Reiter Grafik. Hier wählen Sie das gewünschte Element aus und öffnen über den Button "Eigenschaften konfigurieren" den Dialog "Elementkonfiguration". Bevor dieser sich allerdings öffnet werden Sie je nach gewähltem Element noch um Zusatzinformationen gebeten. Im Bereich der Elementeigenschaften geben Sie ihrem neuen Element noch einen Sprachnamen und schon ist dieses fertig definiert.
Auch hier wiederholen Sie diese Schritte bis Sie alle Elemente angelegt haben.

Haben Sie alle Informationen für Ihr neues Objekt definiert? Dann versuchen Sie doch ein weiteres dieser Objekte anzulegen. Rechtsklick in den Plan und Ähnliches erzeugen auswählen. Nun werden Sie durch die Erfassung der Pflichtelemente des Objektes geführt.
Ist das Erfassen zu Ihrer Zufriedenheit? Wunderbar. Dann können Sie mit dem nächsten Objekt beginnen.
Fehlen Ihnen noch Angaben? Dann können Sie über die bekannten Schritte die Eigenschaften des Objektes noch ändern.

Eine ausführliche Beschreibung der Vorgehensweise finden Sie in diesem Dokument.

Und das folgende Video führt Sie Schritt für Schritt durch die Erweiterung eines Modells.
